液体を外部に漏らしたくないなら

I don't want to leak liquid
to the outside

MENU

液体を外部に漏らしたくないならベローズシール、
又は、バックレス構造（バッキングボックスの無い構造）
の弁型式を御検討ください。

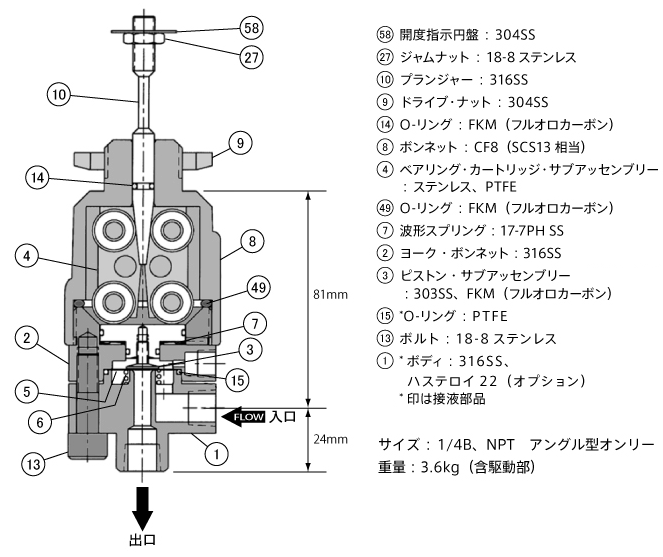

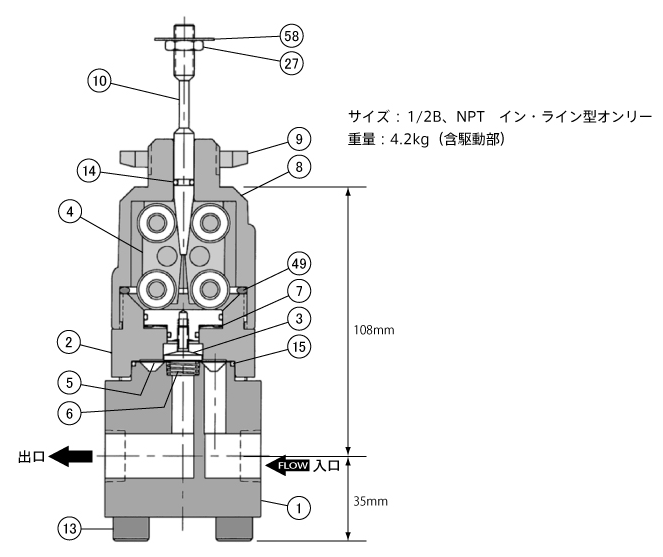

81000

使用温度範囲 -29℃〜177℃
最大使用圧力 18.9bar
接続サイズ 1/4B、1/2B
接続方式 NPT接続
シートリーク性能 Class Ⅳ

流量特性と形式

81000 特性

プラグトラベル％ 5 10 20 30 40 50 60 70 80 90 100 Fd FL XT KC
バルブ オリフィス プラグ トリム Cv値
サイズ 径 トラベル 番号
(in) (mm) (mm) -
1/4&1/2B  0.177 12.7 3 .00001 .0001 .0010 .0024 .0038 .0052 .0066 .0076 .0084 .0092 .01 .50 .085 .061 .061
4 .00003 .0003 .002 .005 .009 .013 .017 .021 .024 .027 .03 .50
6 .0002 .001 .0010 .030 .050 .060 .068 .076 .084 .092 .10 .20
0.381 7 .0004 .002 .020 .070 .120 .150 .0180 .210 .240 .270 .30 .20
1/2B 0.304 8 .0007 .003 .040 .100 .150 .200 .250 .310 .370 .43 .50 .20
0.381 9 .001 .005 .070 .160 .220 .300 .380 .460 .540 .620 .70 .20

81000 モデル番号

電動駆動部
型式		 8181000シリーズ トリム番号 接続 ボンネット接続 ボディ材質 ボディ形式
45SY 81 3 0.01 0 NPT 2 ボルト S 316SS A アングル：1/4B
4 0.03 3 Special  H ハステロイ I インライン：1/2B
6 0.1
7 0.3
8 0.5*
9 0.7*
*サイズ1/2Bのみ可

例）バルブサイズ1/2B、材質 316SS、定格 Cv=0.1、接続 NPT → 45SY-81602SI

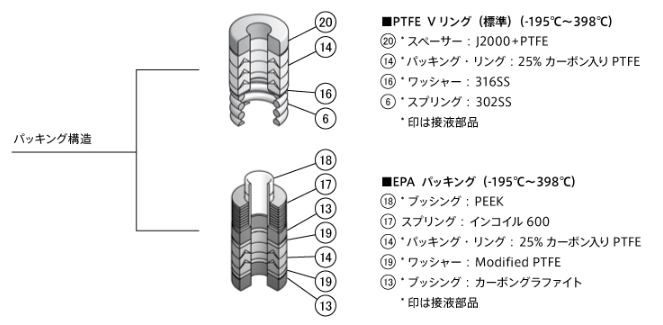

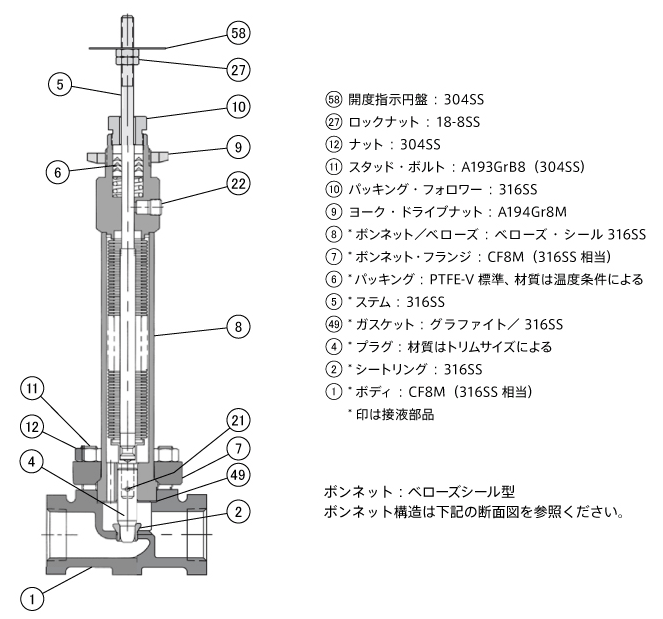

24000SEB（ベローズシール）

使用温度範囲 -18℃〜160℃
接続サイズ 1B
接続方式 3Aクランプ接続
ボンネット形式 -

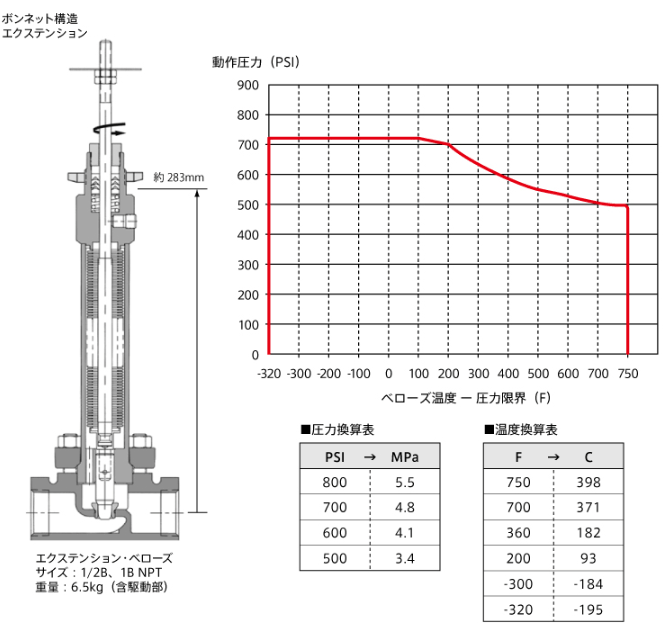

24000SEBは、24000Sの標準型ボンネットをエクステンション・ベローズ型にアレンジしています｡
ボンネットを除く他の基本設計は24000Sに準じています｡
特徴：小型軽量、接液部316SS

流量特性と形式

24000SEB 特性

プラグトラベル％ 5 10 20 30 40 50 60 70 80 90 100 Fd FL XT KC
バルブ プラグ オリフィス プラグ Cv値
サイズ シリーズ 径 トラベル 注記）ソフトシート・トリムには使用温度範囲がありますので、
高温域の場合には、24000SE（高温仕様）特性を、低温域の場合には、24000SE（低温仕様）特性を参照ください。
(in) - (mm) (mm)
1/2B&1B 151 3.97 12.7 .000001 .000003 .00001 .00002 .00003 .00005 .00006 .00008 .0001 .00012 .00013 .035 .98 .80 .94
.000002 .000006 .00002 .00004 .00006 .00009 .00011 .00015 .0002 .00023 .00025 .04
.000004 .000014 .00004 .00006 .00009 .00013 .00021 .00031 .0004 .00045 .0005 .05
.00001 .00003 .00008 .00012 .00017 .00025 .00037 .0006 .0008 .0009 .001 .06
.00002 .00007 .00017 .00025 .00036 .00050 .0007 .0010 .0015 .0018 .002 .075
.00004 .0001 .00025 .00040 .00058 .0009 .0014 .0020 .0029 .0036 .004 .10
.00008 .00015 .00030 .00057 .0010 .0017 .0029 .0046 .0062 .0072 .008 .11
.00009 .00018 .00040 .0008 .0016 .0031 .0057 .0087 .011 .014 .015 .15
.00010 .00020 .0005 .0012 .0028 .006 .01 .016 .022 .026 .03 .18
.00012 .00025 .0007 .0019 .005 .011 .022 .035 .046 .054 .06 .22
.00015 .0003 .001 .003 .008 .021 .040 .062 .08 .09 .10 .25
.0002 .0005 .002 .006 .016 .04 .079 .12 .16 .18 .20 .3
.0017 .005 .011 .02 .034 .05 .11 .19 .29 .38 .45 .4
177 7.9 .0000001 .0000005 .000013 .000043 .000084 .00014 .00020 .00028 .00037 .00044 .0005 .7 .95 .76 .76
.000001 .000007 .00007 .00015 .00024 .00036 .00048 .0006 .0008 .0009 .001
.000008 .000019 .0002 .00029 .00047 .00071 .001 .0013 .0016 .0018 .002
.00003 .000061 .0003 .00051 .00099 .0016 .0021 .0028 .0035 .0041 .005
.00004 .000068 .0004 .001 .0018 .0029 .0045 .006 .0074 .0085 .01
.00007 .0003 .0005 .0016 .0031 .005 .0075 .011 .013 .017 .02
.0001 .0005 .0011 .003 .007 .012 .017 .025 .031 .041 0.05
102 6.3 .00036 .0018 .0038 .0061 .008 .01 .012 .015 .016 .018 .02 .06 .95 .76 .86
.002 .004 .008 .012 .02 .024 .031 .038 .041 .046 .05 .09
.0063 .011 .02 .025 .035 .045 .055 .065 .061 .090 .10 .013
.012 .021 .028 .045 .063 .085 .115 .147 .172 .190 .20 .18
548
588		 6.3 .0008 .0012 .0024 .006 .012 .016 .024 .04 .068 .1 .22 .28 .98 .81 .94
.001 .002 .006 .015 .03 .04 .06 .1 .17 .25 .61 .28
.006 .01 .02 .04 .6 .12 .2 .35 .5 .82 1.0 -
9.5 .008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4 .9 .68 .73
.015 .03 .06 .10 .2 .3 .6 .9 1.3 1.8 2.5 .33
648
688		 6.3 - - - - - - - - - - .5 - .9 .68 .73
.01 .14 .23 .34 .45 .55 .64 .73 .82 .90 1.0 .4
9.5 .10 .20 .30 .50 .60 .73 .87 1.02 1.15 1.3 1.5 .4 .9 .68 .73
.20 .50 .75 1.0 1.3 1.5 1.7 1.9 2.1 2.3 2.5 .33
577 9.5 .006 .01 .02 .04 .06 .12 .20 .35 .50 .82 1.0 - .9 .68 .73
.008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4
.03 .09 .14 .25 .38 .55 .70 1.0 1.3 1.7 2.0 .33
677 9.5 .004 .010 .020 .030 .040 .050 .060 .070 .080 .090 .1 .08 .9 .68 .73
.009 .020 .040 .060 .080 .100 .120 .140 .160 .180 .2 .12
.03 .050 .100 .15 .20 .25 .30 .35 .40 .45 .5 .19
.05 .100 .200 .300 .400 .500 .600 .700 .800 .900 1 .27
1B 548
588		 20.6 .10 .15 .39 .60 .88 1.20 1.60 2.10 2.71 3.25 4.7 .42 .9 .68 .73
.16 .24 .38 .70 1.1 1.7 2.6 3.8 5.7 8.5 9.5 .46
577 20.6 .16 .22 .28 .40 .75 1.3 2.1 2.7 3.1 3.6 4 .42
.16 .24 .38 .60 .95 1.5 2.4 3.7 5.3 7.5 8.5 .46
648
688		 20.6 .20 .40 .55 .70 1.02 1.31 1.60 2.10 2.65 3.30 4 .42 .9 .68 .73
.52 1.0 1.9 2.8 3.9 4.8 5.7 6.7 7.6 8.6 9.5 .46
677 20.6 .22 .45 .82 1.2 1.6 2.0 2.4 2.8 3.2 3.6 4 .46 .9 .68 .73

24000SEB モデル番号

電動駆動部
型式		 24000

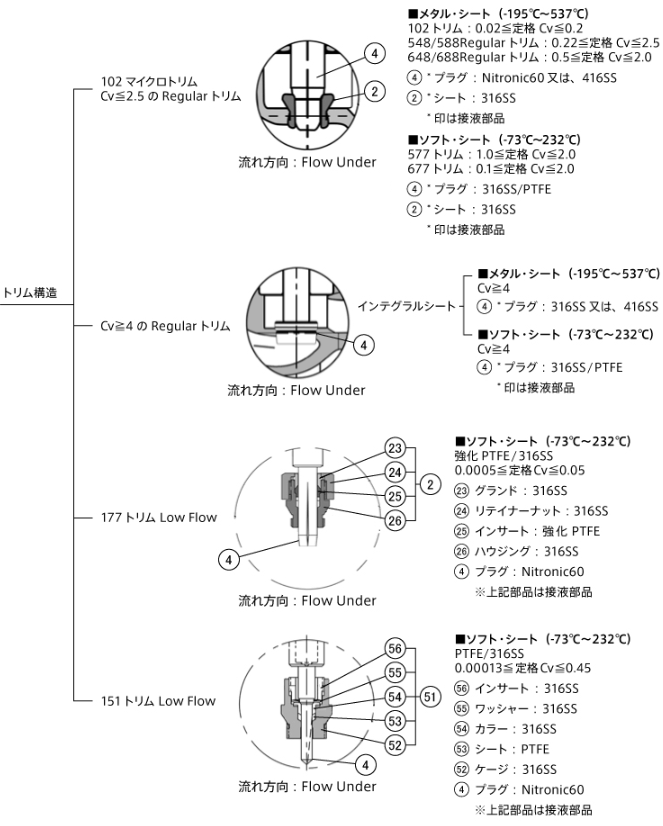

シリーズ		 トリムシリーズ ボディ材質：
ステンレス		 ボンネト形式 Cv 接続サイズ 接続形式
45SY 24 102 Lin/メタルシート Ⅳ S EB エクステション・ベローズ 流量特性表より選択 50 1/2B 無印 NPT
105 Mod.EQ%/PTFEシート Ⅵ 10 1B PT PT
177 Mod.EQ%/強化PTFE Ⅵ 10k JIS10KRF
577 EQ%/PTFEシート Ⅵ 20k JIS20KRF
548 Lin/メタルシート
（416SS）		 Ⅳ
588 Lin/メタルシート
（316SS）		 Ⅳ
648 Lin/メタルシート
（416SS）		 Ⅳ
677 Lin/PTFEシート Ⅵ
688 Lin/メタルシート
（316SS）		 Ⅳ

例）45SY-24588SEB-1.5-50

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878
044-266-0351

メールフォーム

項目 例1 例2
Tag No. 例1FCV-01 例2PCV-01
流体名 例1空気 例2水
流体性状
（Gas or Liq）		 例1Gas 例2Liq
臨界圧力
（MPa）		 例13.77 例222.05
臨界温度（℃）
注1		 例1-140.65 例2374.25
流量（SL/min）

例1

Max
10
Nor
5
Min
0.25

例2

Max
3
Nor
2
Min
0.5
入口圧力
（MPa.G）

例1

0.35

0.3

0.25

例2

0.3

0.4

0.5
出口圧力
（MPa.G）

例1

0.25

0.15

0.05

例2

0

0

0
配管サイズ（in） 例10.5 例20.5
分子量（Mw）
又は比重		 例128.97 例21
入口温度（℃）

例1

20

20

20

例2

15

15

15
粘度（CP）注2

例1

0.018

→

→

例2

1.138

→

→
比熱比
（κ,無次元）		 例11.4 例2-
飽和蒸気圧
（MPa.G）

例1

-

-

-

例2

-0.09963

→

→
必要CV値

例1

-

-

-

例2

-

-

-

お問い合わせ手順

  1. 下記のrequest20form.xlsxをダウンロード。その後、ファィルを開き、分かる範囲でプロセス条件を打ち込み保存してください。
  2. メールをクリックしますと、メールソフトが立ち上がります。
    ご用件を記載の上、プロセス条件が打ち込んであるrequest20form.xlsxをメールに添付し、送信してください。

request20form.xlsx
