腐食性流体ならば、接液部に耐食性の優れた
金属または合成樹脂の適用が不可欠です。
腐食性流体（化学工業）の弁型式をご検討ください。

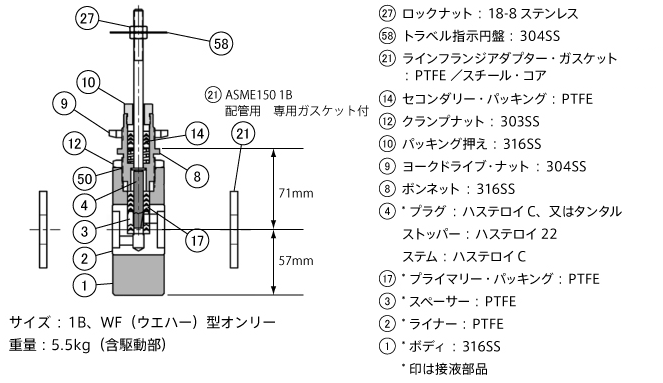

26000

使用温度範囲	-29℃〜177℃
最大使用圧力	10.34bar
接続サイズ	1B
接続方式	ASME150フランジWF（ウエイハー）接続
接液部	PTFE
プラグ材質	ハステロイC又はタンタル
シートリーク性能	Class Ⅵ（定格Cv=0.001～1.0） IV（定格Cv=2.5、4.2）

ケイシング：316SS、接続部 PTFE、弁サイズ：1Bオンリー

流量特性と形式

26000 特性

プラグトラベル％			5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	ポート	プラグ	Cv値
サイズ	径	トラベル
(in)	(mm)	(mm)
1	7.9	12.7	.00002	.00005	.00013	.00024	.00036	.00048	.0006	.0007	.0008	.0009	.001	.7	.98	.81	.94
			.00004	.00015	.00002	.00004	.00006	.00009	.00011	.00015	.0002	.0041	.005
			.00007	.00015	.00004	.00006	.00009	.00013	.00021	.00031	.0004	.009	.01
			.0001	.0002	.00008	.00012	.00017	.00025	.00037	.0006	.0008	.013	.02
			.0003	.0005	.00017	.00025	.00036	.00050	.0007	.0010	.0015	.0033	.05
			.008	.016	.00025	.00040	.00058	.0009	.0014	.0020	.0029	.09	.1
			.02	.03	.00030	.00057	.0010	.0017	.0029	.0046	.0062	.18	.2
			.03	.04	.00040	.0008	.0016	.0031	.0057	.0087	.011	.36	.4
			.06	.08	.0005	.0012	.0028	.006	.01	.016	.022	.72	.8	.42
			.07	.11	.0007	.0019	.005	.011	.022	.035	.046	.91	1	.46
	9.5		.02	.042	.001	.003	.008	.021	.040	.062	.08	2.32	2.5		.86	.62	.57
	12.7		.04	.07	.002	.006	.016	.04	.079	.12	.16	4	4.2		.8	.54	.48

26000 モデル番号

電動駆動部型式	26000シリーズ	トリム番号		バルブサイズ		接続形式
45SY	26	001	0.001	1	1B	150	150WF
		005	0.005			300	300WF
		010	0.01
		020	0.02
		050	0.05
		100	0.1
		200	0.2
		400	0.4
		800	0.8
		1	1
		2.5	2.5
		4.2	4.2

例）サイズ1B、定格 Cv=0.1、接続ASME150フランジ挟み込み → 45SY-26100-1-150

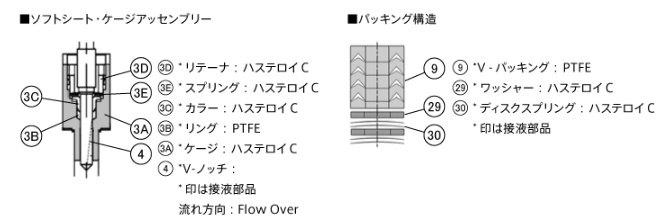

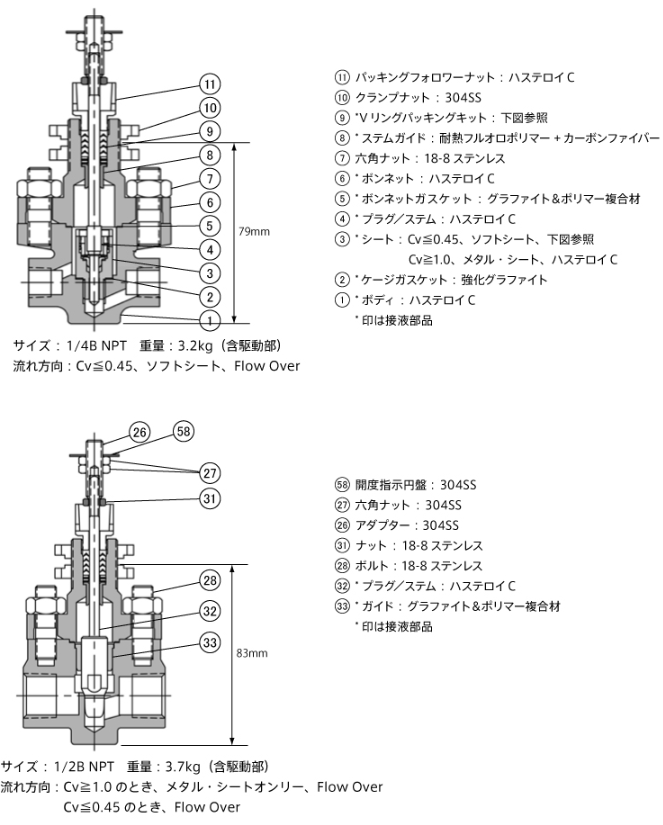

51000

使用温度範囲	-29℃〜177℃
最大使用圧力	165bar（Cv≦0.45） 22.4bar（1≦Cv≦2.5）
接続サイズ	1/4B、1/2B
接続方式	NPT接続
接液部	ハステロイC

超小型軽量、弁本体重量 1/4B：1kg、1/2B：1.2kg、材質ハステロイC

流量特性と形式

51000 特性

プラグトラベル％				5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	オリフィス	プラグ	トリム	Cv値
サイズ	径	トラベル	番号
(in)	(mm)	(mm)	-
1/4&1/2	3.97	12.7	16	.000001	.000003	.00001	.00002	.00003	.00005	.00006	.00008	.0001	.00012	.00013	.035	.98	.80	.94
			15	.000002	.000006	.00002	.00004	.00006	.00009	.00011	.00015	.0002	.00023	.00025	.04
			14	.000004	.000014	.00004	.00006	.00009	.00013	.00021	.00031	.0004	.00045	.0005	.05
			13	.00001	.00003	.00008	.00012	.00017	.00025	.00037	.0006	.0008	.0009	.001	.06
			12	.00002	.00007	.00017	.00025	.00036	.00050	.0007	.0010	.0015	.0018	.002	.075
			11	.00004	.0001	.00025	.00040	.00058	.0009	.0014	.0020	.0029	.0036	.004	.10
			10	.00008	.00015	.00030	.00057	.0010	.0017	.0029	.0046	.0062	.0072	.008	.11
			9	.00009	.00018	.00040	.0008	.0016	.0031	.0057	.0087	.011	.014	.015	.15
			8	.00010	.00020	.0005	.0012	.0028	.006	.01	.016	.022	.026	.03	.18
			7	.00012	.00025	.0007	.0019	.005	.011	.022	.035	.046	.054	.06	.22
			6	.00015	.0003	.001	.003	.008	.021	.04	.062	.08	.09	.10	.25
			5	.0002	.0005	.002	.006	.160	.04	.079	.12	.16	.18	.20	.3
			4	.0017	.005	.011	.02	.380	.05	.11	.19	.29	.38	.45	.4
1/2	9.53	-	3	.009	.014	.030	.06	.11	.17	.25	.35	.45	.60	1.0	.23	.95	.75	.86
			2	.015	.020	.050	.10	.15	.25	.37	.50	.72	1.2	1.5	.31	.90	.68	.73
			1	.023	.035	.075	.15	.25	.42	.61	.88	1.2	1.7	2.5	.60	.88	.65	.68

51000 モデル番号

電動駆動部型式	51000シリーズ&サイズ		トリム番号		ボディ材質		接続形式
45SY	51	1/4B	01	2.5^*	C	ハステロイC	無印	NPT
	52	1/4B	02	1.5^*
			03	1.0^*
			4	0.45
			5	0.2
			6	0.1
			7	0.06
			8	0.03
			9	0.015
			10	0.008
			11	0.004
			12	0.002
			13	0.001
			14	0.0005
			15	0.00025
			16	0.00013
			^*サイズ 1/2Bのみ可

例）サイズ1/2B、定格 Cv=0.45、材質ハステロイC、接続NPT → 45SY-51204C

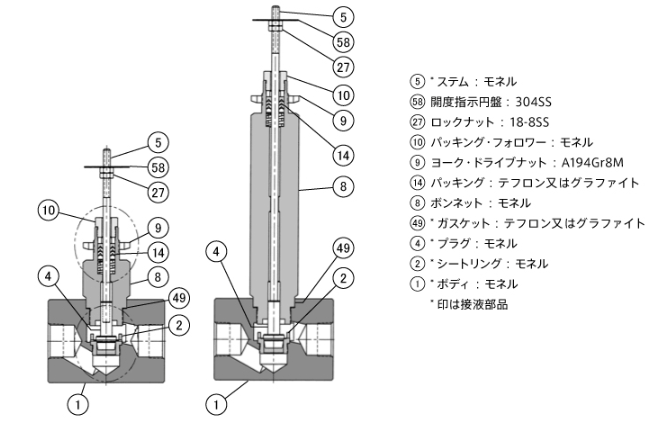

24000SB

使用温度範囲	-195℃〜537℃
接続サイズ	1/2B、3/4B、1B
接続方式	NPT接続
接液部	ハステロイC、カーペンター20、モネル400

流量特性と形式

24000SB 特性

プラグトラベル％				5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	プラグ	オリフィス	プラグ	Cv値
サイズ	シリーズ	径	トラベル	注記）ソフトシート・トリムには使用温度範囲がありますので、高温域の場合には、24000SE（高温仕様）特性を、低温域の場合には、24000SE（低温仕様）特性を参照ください。
(in)	-	(mm)	(mm)
1/2B&1B	151	3.97	12.7	.000001	.000003	.00001	.00002	.00003	.00005	.00006	.00008	.0001	.00012	.00013	.035	.98	.80	.94
				.000002	.000006	.00002	.00004	.00006	.00009	.00011	.00015	.0002	.00023	.00025	.04
				.000004	.000014	.00004	.00006	.00009	.00013	.00021	.00031	.0004	.00045	.0005	.05
				.00001	.00003	.00008	.00012	.00017	.00025	.00037	.0006	.0008	.0009	.001	.06
				.00002	.00007	.00017	.00025	.00036	.00050	.0007	.0010	.0015	.0018	.002	.075
				.00004	.0001	.00025	.00040	.00058	.0009	.0014	.0020	.0029	.0036	.004	.10
				.00008	.00015	.00030	.00057	.0010	.0017	.0029	.0046	.0062	.0072	.008	.11
				.00009	.00018	.00040	.0008	.0016	.0031	.0057	.0087	.011	.014	.015	.15
				.00010	.00020	.0005	.0012	.0028	.006	.01	.016	.022	.026	.03	.18
				.00012	.00025	.0007	.0019	.005	.011	.022	.035	.046	.054	.06	.22
				.00015	.0003	.001	.003	.008	.021	.040	.062	.08	.09	.10	.25
				.0002	.0005	.002	.006	.016	.04	.079	.12	.16	.18	.20	.3
				.0017	.005	.011	.02	.034	.05	.11	.19	.29	.38	.45	.4
	177	7.9		.0000001	.0000005	.000013	.000043	.000084	.00014	.00020	.00028	.00037	.00044	.0005	.7	.95	.76	.76
				.000001	.000007	.00007	.00015	.00024	.00036	.00048	.0006	.0008	.0009	.001
				.000008	.000019	.0002	.00029	.00047	.00071	.001	.0013	.0016	.0018	.002
				.00003	.000061	.0003	.00051	.00099	.0016	.0021	.0028	.0035	.0041	.005
				.00004	.000068	.0004	.001	.0018	.0029	.0045	.006	.0074	.0085	.01
				.00007	.0003	.0005	.0016	.0031	.005	.0075	.011	.013	.017	.02
				.0001	.0005	.0011	.003	.007	.012	.017	.025	.031	.041	0.05
	102	6.3		.00036	.0018	.0038	.0061	.008	.01	.012	.015	.016	.018	.02	.06	.95	.76	.86
				.002	.004	.008	.012	.02	.024	.031	.038	.041	.046	.05	.09
				.0063	.011	.02	.025	.035	.045	.055	.065	.061	.090	.10	.013
				.012	.021	.028	.045	.063	.085	.115	.147	.172	.190	.20	.18
	548 588	6.3		.0008	.0012	.0024	.006	.012	.016	.024	.04	.068	.1	.22	.28	.98	.81	.94
				.001	.002	.006	.015	.03	.04	.06	.1	.17	.25	.61	.28
				.006	.01	.02	.04	.6	.12	.2	.35	.5	.82	1.0	-
		9.5		.008	.015	.03	.05	.07	.14	.25	.41	.65	1.0	1.5	.4	.9	.68	.73
		9.5		.015	.03	.06	.10	.2	.3	.6	.9	1.3	1.8	2.5	.33	.9	.68	.73
	648 688	6.3		-	-	-	-	-	-	-	-	-	-	-	-	.9	.68	.73
		6.3		.01	.14	.23	.34	.45	.55	.64	.73	.82	.90	1.0	.4	.9	.68	.73
		9.5		.10	.20	.30	.50	.60	.73	.87	1.02	1.15	1.3	2	.4	.9	.68	.73
		9.5		.20	.50	.75	1.0	1.3	1.5	1.7	1.9	2.1	2.3	.1	.33	.9	.68	.73
	577	9.5		.006	.01	.02	.04	.06	.12	.20	.35	.50	.82	2	4	.9	.68	.73
				.008	.015	.03	.05	.07	.14	.25	.41	.65	1.0	.5	.4
				.03	.09	.14	.25	.38	.55	.70	1.0	1.3	1.7	1	.33
	677	9.5		.004	.010	.020	.030	.040	.050	.060	.070	.080	.090	.1	.08	.9	.68	.73
				.009	.020	.040	.060	.080	.100	.120	.140	.160	.180	.2	.12
				.03	.050	.100	.15	.20	.25	.30	.35	.40	.45	.5	.19
				.05	.100	.200	.300	.400	.500	.600	.700	.800	.900	1	.27
1B	548 588	20.6		.10	.15	.39	.60	.88	1.20	1.60	2.10	2.71	3.25	4.7	.42	.9	.68	.73
	548 588	20.6		.16	.24	.38	.70	1.1	1.7	2.6	3.8	5.7	8.5	9.5	.46
	577	20.6		.16	.22	.28	.40	.75	1.3	2.1	2.7	3.1	3.6	4	.42
	577	20.6		.16	.24	.38	.60	.95	1.5	2.4	3.7	5.3	7.5	8.5	.46
	648 688	20.6		.20	.40	.55	.70	1.02	1.31	1.60	2.10	2.65	3.30	4	.42	.9	.68	.73
	648 688	20.6		.52	1.0	1.9	2.8	3.9	4.8	5.7	6.7	7.6	8.6	9.5	.46	.9	.68	.73
	677	20.6		.22	.45	.82	1.2	1.6	2.0	2.4	2.8	3.2	3.6	4	.46	.9	.68	.73

24000SB モデル番号

電動駆動部型式	24000 シリーズ	トリムシリーズ			ボディ材質		ボンネト形式		Cv	接続サイズ		接続形式
45SY	24	102	Lin/メタルシート	Ⅳ	SBH	316SS	無印	標準	流量特性表より選択	50	1/2B	無印	NPT
		151	Mod.EQ%/PTFEシート	Ⅵ	SBH	ハステロイC	E1	エクステション		10	1B	PT	PT
		177	Mod.EQ%/強化PTFE	Ⅵ	SBM	モネル	E2	ダブル・エクステション				10k	JIS10KRF
		577	EQ%/PTFEシート	Ⅵ			E3	トリプル・エクステション				20k	JIS20KRF
		588	EQ%/メタルシート	Ⅳ
		677	Lin/PTFEシート	Ⅵ
		688	Lin/メタルシート	Ⅳ

例）45SY-24588SB-1.5-50

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878

044-266-0351

メールフォーム

項目	例1	例2
Tag No.	例1FCV-01	例2PCV-01
流体名	例1空気	例2水
流体性状（Gas or Liq）	例1Gas	例2Liq
臨界圧力（MPa）	例13.77	例222.05
臨界温度（℃）注1	例1-140.65	例2374.25
流量（SL/min）	例1 Max 10 Nor 5 Min 0.25	例2 Max 3 Nor 2 Min 0.5
入口圧力（MPa.G）	例1 0.35 0.3 0.25	例2 0.3 0.4 0.5
出口圧力（MPa.G）	例1 0.25 0.15 0.05	例2 0 0 0
配管サイズ（in）	例10.5	例20.5
分子量（Mw）又は比重	例128.97	例21
入口温度（℃）	例1 20 20 20	例2 15 15 15
粘度（CP）注2	例1 0.018 → →	例2 1.138 → →
比熱比（κ,無次元）	例11.4	例2-
飽和蒸気圧（MPa.G）	例1 - - -	例2 -0.09963 → →
必要CV値	例1 - - -	例2 - - -

お問い合わせ手順

下記のrequest20form.xlsxをダウンロード。その後、ファィルを開き、分かる範囲でプロセス条件を打ち込み保存してください。
メールをクリックしますと、メールソフトが立ち上がります。
ご用件を記載の上、プロセス条件が打ち込んであるrequest20form.xlsxをメールに添付し、送信してください。

request20form.xlsx
