事業内容電動操作機事業｜洗浄を必要とするプロセスなら

洗浄を必要とするプロセスなら、分解・洗浄が
容易にできる構造のものでないと
実ラインの要求に適合いたしません。
洗浄を必要とするプロセスの弁型式をご検討ください。

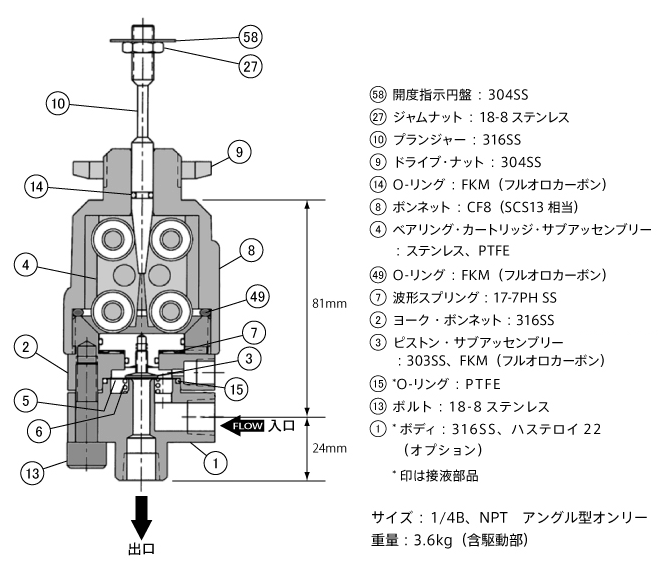

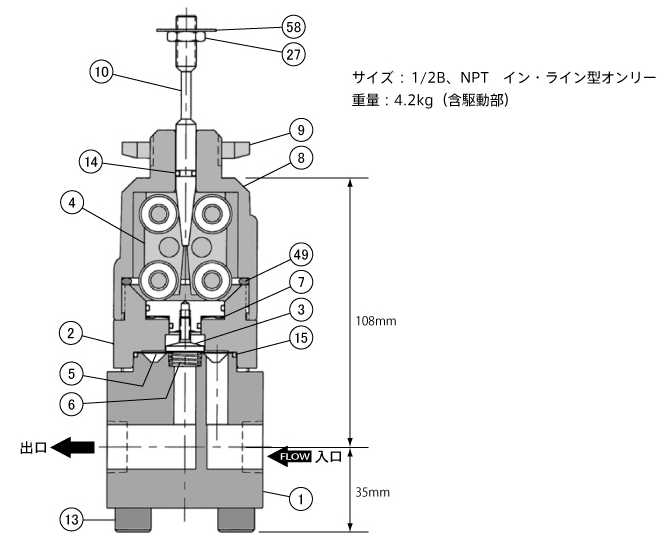

81000

使用温度範囲	-29℃〜177℃
最大使用圧力	18.9bar
接続サイズ	1/4B、1/2B
接続方式	NPT接続
シートリーク性能	Class Ⅳ

流量特性と形式

81000 特性

プラグトラベル％				5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	オリフィス	プラグ	トリム	Cv値
サイズ	径	トラベル	番号
(in)	(mm)	(mm)	-
1/4 & 1/2B	0.177	12.7	3	.00001	.0001	.0010	.0024	.0038	.0052	.0066	.0076	.0084	.0092	.01	.50	.085	.061	.061
			4	.00003	.0003	.002	.005	.009	.013	.017	.021	.24	.027	.03	.50
			6	.0002	.001	.0010	.030	.050	.060	.68	.076	.84	.092	.10	.20
	0.381		7	.0004	.002	.020	.070	.120	.150	.0180	.210	.240	.270	.30	.20
1/2B	0.304		8	.0007	.003	.040	.100	.150	.200	.250	.310	.370	.43	.50	.20
1/2B	0.381		9	.001	.005	.070	.160	.220	.300	.380	.460	.540	.620	.70	.20

81000 モデル番号

電動駆動部型式	8181000シリーズ	トリム番号		接続		ボンネット接続		ボディ材質		ボディ形式
45SY	81	3	0.01	0	NPT	2	ボルト	S	316SS	A	アングル：1/4B
		4	0.03	3	Special			H	ハステロイ	I	インライン：1/2B
		6	0.1
		7	0.3
		8	0.5^*
		9	0.7^*
		^*サイズ1/2Bのみ可

例）バルブサイズ1/2B、材質 316SS、定格 Cv=0.1、接続 NPT → 45SY-81602SI

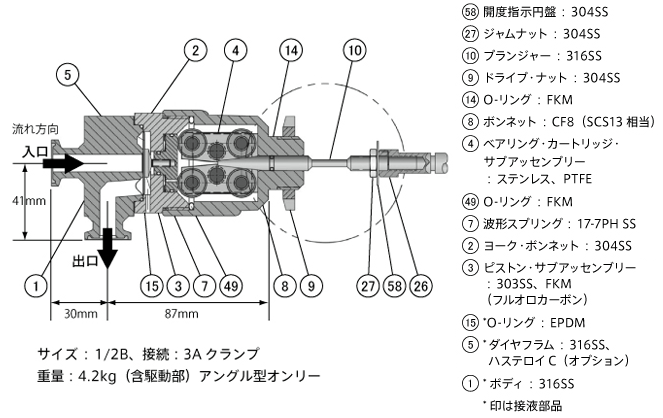

83000

使用温度範囲	-18℃〜149℃
最大使用圧力	18.9bar
接続サイズ	1/2B
接続方式	3Aクランプ接続
シートリーク性能	Class Ⅵ
ボディ内面処理	≦30Raマイクロインチ(標準) ≦20Raマイクロインチ(オプション)

流量特性と形式

83000 特性

プラグトラベル％				5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	オリフィス	プラグ	トリム	Cv値
サイズ	径	トラベル	番号
(in)	(mm)	(mm)	-
1/2B	0.177	12.7	3	.00001	.0001	.0010	.0024	.0038	.0052	.0108	.0118	.0123	.0129	.014	.50	.82	.55	.56
			4	.00003	.0003	.002	.005	.009	.013	.0340	.0340	.450	.0490	.053	.50	.70	.34	.41
			6	.0002	.001	.0010	.030	.050	.060	.068	.0707	.1293	.1573	.182	.20	.70	.34	.41
	0.381		7	.0004	.002	.020	.070	.120	.150	.0180	.281	.379	.407	.427		.76	.44	.49
	0.304		8	.0007	.003	.040	.100	.150	.200	.250	.377	.519	.576	.631		.95	.86	.76
	0.381		9	.001	.005	.070	.160	.220	.300	.380	.622	.832	.929	1.02		.95	.86	.76

83000 モデル番号

電動駆動部型式	83000シリーズ	トリム番号		接続		ボディ形式
45SY	83	3	0.014	11	トリクランプ	SA	アングル：1/2B
		4	0.053	12	ウエルディング
		6	0.182
		7	0.427
		8	0.631
		9	1.020

例）バルブサイズ1/2B、材質 316SS、定格 Cv=0.182、トリクランプ接続 → 45SY-83611SA

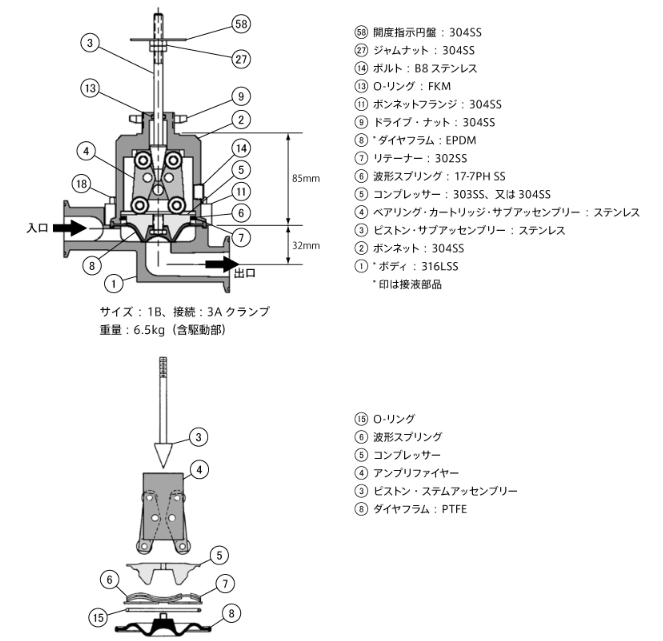

84000

使用温度範囲	-18℃〜160℃
最大使用圧力	10.34bar
接続サイズ	1B
接続方式	3Aクランプ接続
シートリーク性能	Class Ⅵ
ボディ内面処理	≦30Raマイクロインチ(標準) ≦20Raマイクロインチ(オプション)

流量特性と形式

84000 特性

プラグトラベル％	5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	Cv値
サイズ
(in)
1B	.01	.02	.09	.20	.40	.64	.90	1.16	1	1.72	2.00	.26	.85	.55	.6
1B	.01	.03	.16	.36	.90	1.20	1.75	2.30	2.90	3.5	4.00	.26	.85	.55	.6

84000 モデル番号

電動駆動部型式	84000シリーズ	Cv	接続		ボディ形式
45SY	84	2.0	1	トリクランプ	SA	アングル：1B
45SY	84	4.0	2	ウエルディング	SI	インライン：1B

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878

044-266-0351

メールフォーム

項目	例1	例2
Tag No.	例1FCV-01	例2PCV-01
流体名	例1空気	例2水
流体性状（Gas or Liq）	例1Gas	例2Liq
臨界圧力（MPa）	例13.77	例222.05
臨界温度（℃）注1	例1-140.65	例2374.25
流量（SL/min）	例1 Max 10 Nor 5 Min 0.25	例2 Max 3 Nor 2 Min 0.5
入口圧力（MPa.G）	例1 0.35 0.3 0.25	例2 0.3 0.4 0.5
出口圧力（MPa.G）	例1 0.25 0.15 0.05	例2 0 0 0
配管サイズ（in）	例10.5	例20.5
分子量（Mw）又は比重	例128.97	例21
入口温度（℃）	例1 20 20 20	例2 15 15 15
粘度（CP）注2	例1 0.018 → →	例2 1.138 → →
比熱比（κ,無次元）	例11.4	例2-
飽和蒸気圧（MPa.G）	例1 - - -	例2 -0.09963 → →
必要CV値	例1 - - -	例2 - - -

お問い合わせ手順

下記のrequest20form.xlsxをダウンロード。その後、ファィルを開き、分かる範囲でプロセス条件を打ち込み保存してください。
メールをクリックしますと、メールソフトが立ち上がります。
ご用件を記載の上、プロセス条件が打ち込んであるrequest20form.xlsxをメールに添付し、送信してください。

request20form.xlsx
