医療・食品・バイオなら
サニタリー、無菌プロセスの弁型式をご検討ください。

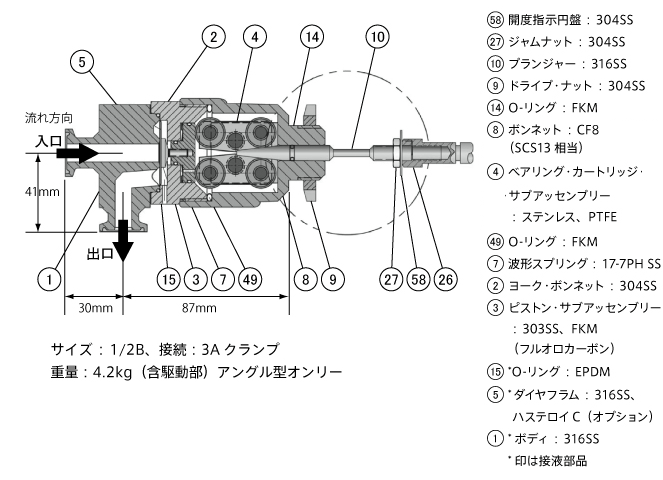

83000

使用温度範囲	-18℃〜149℃
最大使用圧力	18.9bar
接続サイズ	1/2B
接続方式	3Aクランプ接続
シートリーク性能	Class Ⅳ
ボディ内面処理	≦30Raマイクロインチ／標準 ≦20Raマイクロインチ／オプション

流量特性と形式

83000 特性

プラグトラベル％				5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	プラグ	オリフィス	プラグ	Cv値
サイズ	シリーズ	径	トラベル
(in)	-	(mm)	(mm)
1/2B	0.177	12.7	3	.00001	.0001	.0010	.0024	.0038	.0052	.0108	.0118	.0123	.0129	.014	.50	.82	.55	.56
			4	.00003	.0003	.002	.005	.009	.013	.0340	.0340	.0450	.0490	.053	.50	.70	.34	.41
			6	.0002	.001	.0010	.030	.050	.060	.068	.0707	.1293	.1573	.182	.20	.70	.34	.41
	0.381		7	.0004	.002	.020	.070	.120	.150	.0180	.281	.379	.407	.427		.76	.44	.49
	0.304		8	.0007	.003	.040	.100	.150	.200	.250	.377	.519	.576	.631		.95	.86	.76
	0.381		9	.001	.005	.070	.160	.220	.300	.380	.622	.832	.929	1.02		.95	.86	.76

83000 モデル番号

電動駆動部型式	83000シリーズ	トリム番号		接続		ボディ形式
45SY	83	3	0.014	11	トリクランプ	SA	アングル：1/2B
		4	0.053	12	ウエルディング
		6	0.182
		7	0.427
		8	0.631
		9	1.020

例）ﾊﾞﾙﾌﾞｻｲｽﾞ1/2B、材質 316SS、定格 Cv=0.182、トリクランプ接続 → 45SY-83611SA

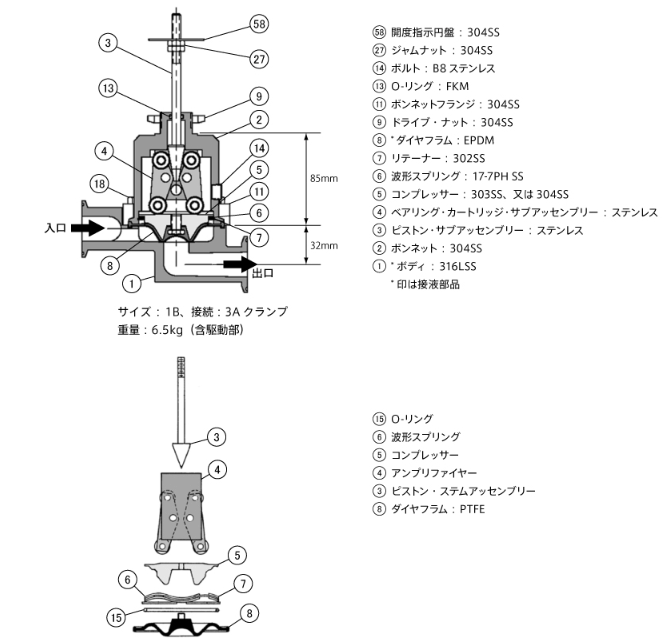

84000

使用温度範囲	-18℃〜160℃
最大使用圧力	10.34bar
接続サイズ	1B
接続方式	3Aクランプ接続
シートリーク性能	Class Ⅵ
ボディ内面処理	≦30Raマイクロインチ(標準) ≦20Raマイクロインチ(オプション)

流量特性と形式

84000 特性

プラグトラベル％	5	10	20	30	40	50	60	70	80	90	100	Fd	FL	XT	KC
バルブ	Cv値
サイズ
(in)
1B	.01	.02	.09	.20	.40	.64	.90	1.16	1.44	1.72	2.00	.26	.85	.55	.6
1B	.01	.03	.16	.36	.90	1.20	1.75	2.30	2.90	3.5	4.00	.26	.85	.55	.6

84000 モデル番号

電動駆動部型式	84000シリーズ	Cv	接続		ボディ形式
45SY	84	2.0	1	トリクランプ	SA	アングル：1B
45SY	84	4.0	2	ウエルディング	SI	インライン：1B

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878

044-266-0351

メールフォーム

項目	例1	例2
Tag No.	例1FCV-01	例2PCV-01
流体名	例1空気	例2水
流体性状（Gas or Liq）	例1Gas	例2Liq
臨界圧力（MPa）	例13.77	例222.05
臨界温度（℃）注1	例1-140.65	例2374.25
流量（SL/min）	例1 Max 10 Nor 5 Min 0.25	例2 Max 3 Nor 2 Min 0.5
入口圧力（MPa.G）	例1 0.35 0.3 0.25	例2 0.3 0.4 0.5
出口圧力（MPa.G）	例1 0.25 0.15 0.05	例2 0 0 0
配管サイズ（in）	例10.5	例20.5
分子量（Mw）又は比重	例128.97	例21
入口温度（℃）	例1 20 20 20	例2 15 15 15
粘度（CP）注2	例1 0.018 → →	例2 1.138 → →
比熱比（κ,無次元）	例11.4	例2-
飽和蒸気圧（MPa.G）	例1 - - -	例2 -0.09963 → →
必要CV値	例1 - - -	例2 - - -

お問い合わせ手順

下記のrequest20form.xlsxをダウンロード。その後、ファィルを開き、分かる範囲でプロセス条件を打ち込み保存してください。
メールをクリックしますと、メールソフトが立ち上がります。
ご用件を記載の上、プロセス条件が打ち込んであるrequest20form.xlsxをメールに添付し、送信してください。

request20form.xlsx
