保温を必要としない0℃〜232℃の
一般プロセス流体ならば、24000S

24000S

使用温度範囲 0℃〜232℃
接続サイズ 1/2B、1B、
接続方式 NPT接続（1BはPT接続もASME150フランジWF接続も可）

使用温度レンジ：0℃〜232℃
特徴：小型軽量、接液部 316SS

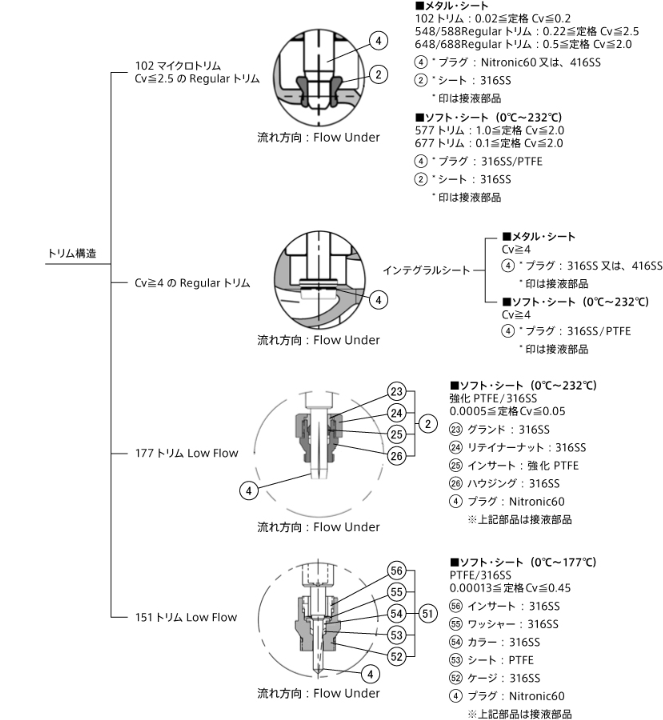

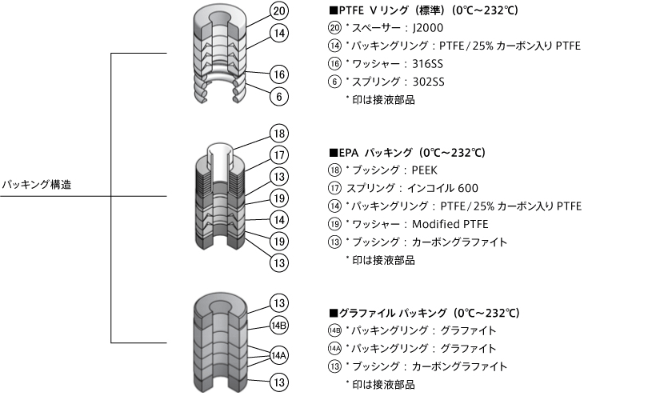

部材を御確認の上、トリム構造、パッキング構造を選定ください。

流量特性と形式

24000S 特性

プラグトラベル％ 5 10 20 30 40 50 60 70 80 90 100 Fd FL XT KC
バルブ プラグ オリフィス プラグ Cv値
サイズ シリーズ 径 トラベル
(in) - (mm) (mm)
1/2B&1B 151 3.97 12.7 .000001 .000003 .00001 .00002 .00003 .00005 .00006 .00008 .0001 .00012 .00013 .035 .98 .80 .94
.000002 .000006 .00002 .00004 .00006 .00009 .00011 .00015 .0002 .00023 .00025 .04
.000004 .000014 .00004 .00006 .00009 .00013 .00021 .00031 .0004 .00045 .0005 .05
.00001 .00003 .00008 .00012 .00017 .00025 .00037 .0006 .0008 .0009 .001 .06
.00002 .00007 .00017 .00025 .00036 .00050 .0007 .0010 .0015 .0018 .002 .075
.00004 .0001 .00025 .00040 .00058 .0009 .0014 .0020 .0029 .0036 .004 .10
.00008 .00015 .00030 .00057 .0010 .0017 .0029 .0046 .0062 .0072 .008 .11
.00009 .00018 .00040 .0008 .0016 .0031 .0057 .0087 .011 .014 .015 .15
.00010 .00020 .0005 .0012 .0028 .006 .01 .016 .022 .026 .03 .18
.00012 .00025 .0007 .0019 .005 .011 .022 .035 .046 .054 .06 .22
.00015 .0003 .001 .003 .008 .021 .040 .062 .08 .09 .10 .25
.0002 .0005 .002 .006 .016 .04 .079 .12 .16 .18 .20 .3
.0017 .005 .011 .02 .034 .05 .11 .19 .29 .38 .45 .4
177 7.9 .0000001 .0000005 .000013 .000043 .000084 .00014 .00020 .00028 .00037 .00044 .0005 .7 .95 .76 .76
.000001 .000007 .00007 .00015 .00024 .00036 .00048 .0006 .0008 .0009 .001
.000008 .000019 .0002 .00029 .00047 .00071 .001 .0013 .0016 .0018 .002
.00003 .000061 .0003 .00051 .00099 .0016 .0021 .0028 .0035 .0041 .005
.00004 .000068 .0004 .001 .0018 .0029 .0045 .006 .0074 .0085 .01
.00007 .0003 .0005 .0016 .0031 .005 .0075 .011 .013 .017 .02
.0001 .0005 .0011 .003 .007 .012 .017 .025 .031 .041 0.05
102 6.3 .00036 .0018 .0038 .0061 .008 .01 .012 .015 .016 .018 .02 .06 .95 .76 .86
.002 .004 .008 .012 .02 .024 .031 .038 .041 .046 .05 .09
.0063 .011 .02 .025 .035 .045 .055 .065 .061 .090 .10 .013
.012 .021 .028 .045 .063 .085 .115 .147 .172 .190 .20 .18
548
588		 6.3 .0008 .0012 .0024 .006 .012 .016 .024 .04 .068 .1 .22 .28 .98 .81 .94
.001 .002 .006 .015 .03 .04 .06 .1 .17 .25 .61 .28
.006 .01 .02 .04 .6 .12 .2 .35 .5 .82 1.0 -
9.5 .008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4 .9 .68 .73
.015 .03 .06 .10 .2 .3 .6 .9 1.3 1.8 2.5 .33
648
688		 6.3 - - - - - - - - - - .5 - .9 .68 .73
.01 .14 .23 .34 .45 .55 .64 .73 .82 .90 1.0 .4
9.5 .10 .20 .30 .50 .60 .73 .87 1.02 1.15 1.3 1.5 .4 .9 .68 .73
.20 .50 .75 1.0 1.3 1.5 1.7 1.9 2.1 2.3 2.5 .33
577 9.5 .006 .01 .02 .04 .06 .12 .20 .35 .50 .82 1.0 - .9 .68 .73
.008 .015 .03 .05 .07 .14 .25 .41 .65 1.0 1.5 .4
.03 .09 .14 .25 .38 .55 .70 1.0 1.3 1.7 2.0 .33
677 9.5 .004 .010 .020 .030 .040 .050 .060 .070 .080 .090 .1 .08 .9 .68 .73
.009 .020 .040 .060 .080 .100 .120 .140 .160 .180 .2 .12
.03 .050 .100 .15 .20 .25 .30 .35 .40 .45 .5 .19
.05 .100 .200 .300 .400 .500 .600 .700 .800 .900 1 .27
1B 548
588		 20.6 .10 .15 .39 .60 .88 1.20 1.60 2.10 2.71 3.25 4.7 .42 .9 .68 .73
.16 .24 .38 .70 1.1 1.7 2.6 3.8 5.7 8.5 9.5 .46
577 20.6 .16 .22 .28 .40 .75 1.3 2.1 2.7 3.1 3.6 4 .42
.16 .24 .38 .60 .95 1.5 2.4 3.7 5.3 7.5 8.5 .46
648
688		 20.6 .20 .40 .55 .70 1.02 1.31 1.60 2.10 2.65 3.30 4 .42 .9 .68 .73
.52 1.0 1.9 2.8 3.9 4.8 5.7 6.7 7.6 8.6 9.5 .46
677 20.6 .22 .45 .82 1.2 1.6 2.0 .24 .28 3.2 3.6 4 .46 .9 .68 .73

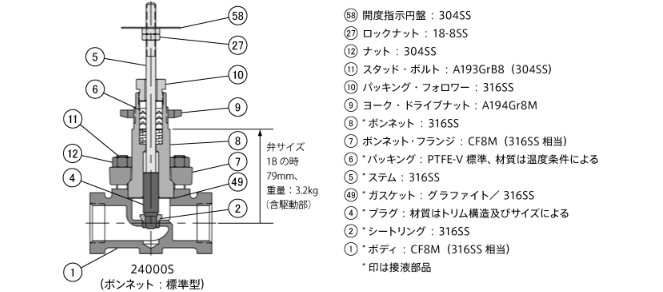

24000S モデル番号

電動駆動部
型式		 24000
シリーズ		 トリムシリーズ ボディ材質 ボンネト形式 Cv 接続サイズ 接続形式
45SY 24 102 Lin/メタルシート Ⅳ S 316SS 無印 標準 流量特性表より選択 50 1/2B 無印 NPT
151 Mod.EQ%/PTFEシート Ⅵ 10 1B PT PT
177 Mod.EQ%/強化PTFE Ⅵ 10k JIS10KRF
577 EQ%/PTFEシート Ⅵ 20k JIS20KRF
548 Lin/メタルシート
（416SS）		 Ⅳ
588 Lin/メタルシート
（316SS）		 Ⅳ
648 Lin/メタルシート
（416SS）		 Ⅳ
677 Lin/PTFEシート Ⅵ
688 Lin/メタルシート
（316SS）		 Ⅳ

例）45SY-24151S-0.00013-10

微少流量弁の選定

用途に基づいた適切な弁機種を特定することが重要です。
下記カテゴリを参考にしてください。

弁の選定にあたっては、用途、温度、圧力条件から、あらかじめ適切な弁の種類を特定することが重要です。
例えば、サニタリー、無菌プロセスではセルフ・ドレン構造や接液部の研磨が必須になりますので、一般弁の24000Sを選んでも、サニタリー構造を満足させることができません。
最初に必要なことは用途に基づいた適切な弁器種の選定です。
下記の用途から適切な弁機種を御検討下さい。

CV値に関わるお問い合わせ

計算Cv値が0.001以下になる、計算が上手くいかないなどの場合は、お気軽にお問い合わせください。
計算も代行いたします。

計算には、気体流量、入口圧力、出力圧力、配管サイズ、分子量または、比重、入り口温度の情報が必要となります。

お電話・FAXでのお問い合わせは営業技術部まで。

044-288-5878
044-266-0351

メールフォーム
